平衡壓力疏水閥
液體膨脹疏水閥的一個很大改進是平衡壓力疏水閥，如右圖所示。其工作溫度受周圍蒸汽壓力的影響。操作元件是一個裝有特殊液體和水混合物的膠囊，其沸點低于水的沸點。在啟動時存在的寒冷條件下，膠囊會放松。閥門從閥座上滑開，可以完全打開，可以無限制地排出空氣。這是所有平衡式疏水閥的特點，并解釋了為什么它們非常適合排氣。

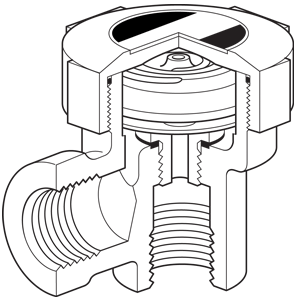

平衡式疏水閥，帶可更換的囊
平衡壓力疏水閥的操作
當冷凝水通過平衡壓力蒸汽疏水閥時，熱量傳遞到膠囊中的液體。液體在蒸汽到達疏水閥之前蒸發。膠囊內的蒸汽壓力使其膨脹，并且閥門關閉。疏水閥的熱量損失然后冷卻膠囊周圍的水，蒸汽冷凝，膠囊收縮，打開閥門并釋放冷凝物，直到蒸汽再次接近并且循環重復。

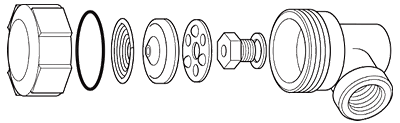

有色金屬結構的早期波紋管型元件容易受到水錘的破壞。不銹鋼元件的引入大大提高了可靠性。下圖顯示了現代平衡壓力蒸汽疏水閥裝置的分解圖，該裝置具有相當大的抗水擊，過熱和腐蝕的能力。
典型的平衡壓力膠囊裝置
平衡壓力疏水閥的優點
體積小，重量輕，并且具有大容量。
閥門在啟動時完全打開，可以自由排出空氣和其他不可凝氣體，并在最大負荷時最大程度地去除凝結水。
這種類型的疏水閥在裸露的位置工作時不太可能結冰（除非疏水閥后的冷凝水管上升，這會使水倒流并在蒸汽關閉時淹沒疏水閥）。
現代的平衡壓力疏水閥可自動調節以適應蒸汽壓力的變化，直至達到其最大工作壓力。它還可以承受高達70°C的過熱。
疏水閥的維護很簡單。膠囊和閥座很容易卸下，并且可以在幾分鐘內安裝好更換件而無需從管線上取下疏水閥。
平衡壓力疏水閥的缺點
老式的平衡壓力疏水閥具有波紋管，容易受到水錘或腐蝕性冷凝水的損壞。最近引進的焊接不銹鋼膠囊更能承受這種情況。
與所有其他恒溫疏水閥一樣，平衡壓力類型只有在冷凝水溫度降至蒸汽溫度以下時才打開（確切的溫差由用于填充元件的流體確定）。如果將疏水閥選擇用于不能容忍蒸汽空間積水的應用中，這顯然是不利的。主排水，換熱器，關鍵示蹤。
捕集阱工作時低于蒸汽溫度的差值由膠囊中液體混合物的濃度決定?！氨”凇痹蓪?duì)壓力和溫度的變化做出快速響應。
